Универсальный кабель V4 (Combiloader)

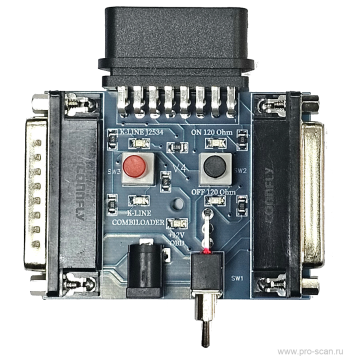

Универсальная коммутационная плата для Combiloader с OBD2‑разъёмом и поддержкой адаптеров J2534 (DiaLink / SM2 / SM3)

Назначение
Комплект представляет собой многофункциональную плату-адаптер, предназначенную для организации рабочего места при «настольном» программировании ЭБУ с помощью программатора ПАК «Загрузчик» (Combiloader). Устройство обеспечивает унифицированное подключение как собственного адаптера Combiloader, так и популярных J2534-совместимых адаптеров (DiaLink, SM2/SM2Pro/SM3) к широкому спектру блоков управления.

Архитектура подключений

• Разъём Combiloader: штатный интерфейс для подключения адаптера программатора.
• Разъём OBD2 (J2534): предназначен для подключения адаптеров семейства DiaLink, SM2/SM2PRO/SM3, а также любых других устройств, соответствующих стандарту J2534. Рядом расположен выключатель питания адаптера DiaLink (позволяет управлять подачей +12В на OBD‑разъём; необходимость включения уточняется в документации Combiloader). Светодиодная индикация «+12V OBD» сигнализирует о наличии питания на этом разъёме.
  Важно: при работе с адаптерами SM2/SM2PRO/SM3 питание на них должно подаваться всегда (выключатель в соответствующем положении).

Коммутация и индикация

1. Терминатор CAN-шины: встроенный переключатель для подключения согласующего резистора 120 Ом. Светодиоды индицируют состояние: «ON 120 Ohm» (резистор активен) / «OFF 120 Ohm».
2. Селектор источника K-Line: переключатель позволяет выбрать, с какого адаптера поступает сигнал K-Line — с Combiloader или с OBD2‑разъёма (J2534). Это критически важно для корректной работы с блоками EDC7UC31, EDC17CV44/54, ME7.4.4 PSA, ME7.4.5 PSA, MSE6.0 и др. Активный источник отображается светодиодами «K-LINE J2534» или «K-LINE COMBILOADER».
3. Питание платы: внешнее питание +12В подаётся через разъём 5.5×2.1 мм. Наличие питания подтверждается светодиодом «Power».

Подключение к ЭБУ

На плате предусмотрен разъём ECU, к которому могут подключаться:

• универсальный кабель с игольчатыми контактами (входит в комплект);
• специализированные кабели с готовыми колодками для популярных типов ЭБУ (список ниже).

Специализированные кабели (опционально)

• EDC7UC31 (КАМАЗ/ММЗ/МТЗ/ЯМЗ/BAW/Dayun/DongFeng/FAW/Iveco/New Holland/Shaanxi/Yutong)
• EDC7C32, EDC7С3 (MAN)
• EDC17CV41 / EDC17CV42
• Continental SIM2K-250/251/260/261
• Bosch ME17/ME17.8.8/ME17.8.8.1/ME17U6
• MD1CE100
• Номенклатура постоянно расширяется; возможно изготовление кабелей под заказ.

Распиновка универсального кабеля (игольчатые щупы)

Кабель выполнен согласно документации Combiloader, провода имеют цветовую маркировку и бирки с обозначением:

• Красный: К30 / +12В (VECU)
• Жёлтый: К15 / Зажигание (VKEY)
• Оранжевый: К30Р (питание после главного реле)
• Серый: Управление главным реле
• Синий: K-Line
• Зелёный: Разрешение программирования (PRG)
• Белый/чёрный: GPT1
• Белый/красный: GPT2
• Зелёный/красный: CAN-L
• Белый: CAN-H

Внимание! Все подключения к ЭБУ должны выполняться при отключенном питании платы квалифицированным специалистом строго в соответствии с документацией Combiloader. Ошибки подключения могут привести к выходу ЭБУ из строя.

Комплект поставки

• Плата адаптера
• Соединительный кабель (для Combiloader)
• Штекер питания
• Универсальный кабель с игольчатыми контактами
