Универсальный кабель (Combiloader + SM2/SM3)

Универсальный адаптер-переходник для программирования ЭБУ (Combiloader + SM2/SM3)

Назначение

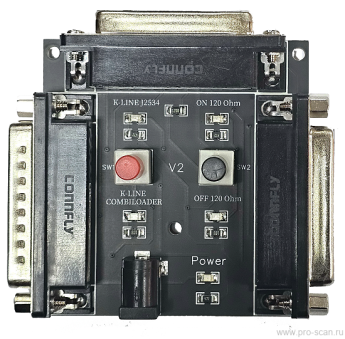

Данное решение представляет собой универсальную коммутационную плату, предназначенную для организации надежного соединения программатора Combiloader (ПАК «Загрузчик») с широким спектром блоков управления в условиях «настольного» (внешнего) программирования. Комплект обеспечивает удобное подключение как через универсальный щуп, так и с использованием готовых переходных кабелей под конкретные типы ЭБУ.

Конструктив и коммутация

• Подключение программатора: На плате установлен специализированный разъем для прямого подключения адаптера Combiloader.
• Подключение к ЭБУ: Интерфейсная часть платы позволяет использовать три типа подключения:
  1. Универсальный жгут с игольчатыми контактами (входит в комплект) для нестандартных или разовых задач.
  2. Серийные переходные кабели с фирменными колодками (колодками) для массовых типов блоков (список ниже).
  3. Разъем DB25 (Female) для интеграции с адаптерами линейки Scanmatik без использования основного кабеля программатора.

Функциональные особенности платы

Плата оснащена элементами коммутации и индикации, расширяющими совместимость:

1. Терминатор CAN-шины: Аппаратный переключатель для подключения согласующего резистора 120 Ом к линии CAN. Светодиодная индикация наглядно отображает состояние: «ON 120 Ohm» (резистор активен) / «OFF 120 Ohm».
2. Селектор K-Line: Переключатель выбора источника сигнала K-Line. Позволяет маршрутизировать линию либо с адаптера Combiloader, либо с разъема SM2. Это критически важно для корректной работы с блоками EDC7UC31, EDC17CV44/54, ME7.4.4 PSA, MSE6.0 и др. Активный источник индицируется светодиодами («K-LINE J2534» или «K-LINE COMBILOADER»).
3. Питание: На плате предусмотрен разъем питания 5.5x2.1 мм для подачи внешнего напряжения +12В. Наличие питания подтверждается светодиодным индикатором «Power».

Совместимость и назначение контактов

При работе с адаптерами SM2/SM2Pro через данный адаптер в ПО Combiloader необходимо задать следующие выводы сигналов GPT:

• GPT1: Контакт OBDII (1) / Контакт DB25 (23)
• GPT2: Контакт OBDII (2) / Контакт DB25 (4)

Специализированные кабели (опционально)

Для ускорения работы доступны готовые кабели для подключения к следующим типам блоков управления:

• EDC7UC31 (КАМАЗ/ММЗ/МТЗ/ЯМЗ/BAW/Dayun/DongFeng/FAW/Iveco/New Holland/Shaanxi/Yutong)
• EDC7C32, EDC7С3 (MAN)
• EDC17CV41 / EDC17CV42
• Continental SIM2K-250/251/260/261
• Bosch ME17/ME17.8.8/ME17.8.8.1/ME17U6
• MD1CE100

Примечание: Номенклатура специализированных кабелей постоянно расширяется. Возможно изготовление кабелей на заказ под конкретные задачи.

Распиновка универсального кабеля (игольчатые щупы)

Кабель выполнен в соответствии с технической документацией Combiloader. Маркировка проводов (цвет и бирка с обозначением) исключает ошибки при подключении:

• Красный: К30 / +12В (VECU)
• Желтый: К15 / Зажигание (VKEY)
• Оранжевый: К30Р (питание после главного реле)
• Серый: Управление главным реле
• Синий: K-Line
• Зеленый: Разрешение программирования (PRG)
• Белый/черный: GPT1
• Белый/красный: GPT2
• Зеленый/красный: CAN-L
• Белый: CAN-H

Внимание (обязательное требование): Все операции по подключению к ЭБУ должны производиться квалифицированным персоналом при обесточенной плате. Несоблюдение полярности или нестабильность питания могут привести к необратимому повреждению блока управления.

Состав комплекта:

1. Адаптер (коммутационная плата)
2. Соединительный кабель (для связи с Combiloader)
3. Штекер питания
4. Универсальный жгут с игольчатыми контактами
