Альфаметр: Ваш помощник в настройке топливной системы (руководство для начинающих)

Что это за прибор и зачем он нужен?

Альфаметр — это устройство, которое показывает, правильно ли приготовлена топливно-воздушная смесь в бензиновом двигателе. Подходит для любых моторов: карбюраторных, инжекторных, работающих на бензине, газе или спирте.

Как это работает?

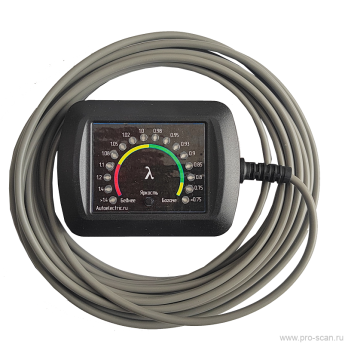

В выхлопную трубу вкручивается специальный датчик (кислородный датчик, он же лямбда-зонд). Он измеряет остатки кислорода в выхлопе. Альфаметр обрабатывает этот сигнал и показывает результат на линейке светодиодов.

Что означают цифры и лампочки?
Прибор измеряет так называемый коэффициент избытка воздуха (лямбда). Проще говоря, он показывает, бедная смесь или богатая:

• Лямбда = 1 (горит центр шкалы): Идеальное соотношение воздуха и топлива. Воздуха ровно столько, сколько нужно, чтобы сжечь всё топливо без остатка.
• Лямбда меньше 1 (левая часть шкалы): Смесь богатая. Топлива много, воздуха мало. Есть риск перерасхода и нагара.
• Лямбда больше 1 (правая часть шкалы): Смесь бедная. Воздуха много, топлива мало. Двигатель может перегреваться, терять мощность или «чихать».

Важно: В отличие от простого вольтметра, этот прибор знает характеристики конкретного датчика и вычисляет точный коэффициент, а не просто показывает напряжение.

Прибор поставляется с 4-метровым кабелем, чего обычно хватает, чтобы протянуть его от моторного отсека до салона. В нем три уровня яркости подсветки, переключаются кнопкой (настройка запоминается).

С каким топливом работает:

• Обычный бензин (не этилированный): идеал (лямбда=1) при соотношении 14,7 кг воздуха на 1 кг топлива.
• Метанол (метиловый спирт): 6,5 : 1
• Этанол (этиловый спирт): 9,0 : 1
• Пропан (газ): 15,7 : 1

Рекомендуемый датчик: BOSCH 0 258 005 247. Прибор откалиброван именно под него. С другими датчиками точность не гарантируется (прибор будет примерно показывать «богато/бедно», но точные цифры могут врать).

Как установить прибор в машину (три варианта)

Вариант А. Штатный датчик уже есть и работает (например, на инжекторной машине)

1. Найдите штатный кислородный датчик на выпускной системе.
2. Купите или сделайте переходную колодку, чтобы не резать штатные провода. Подключите альфаметр параллельно штатной проводке.
3. Подключение проводов:
   • Красный провод: подключите к «плюсу» (клемма 15 или Х после замка зажигания) через предохранитель на 1 Ампер.
   • Черный провод и экран (оплетка): надежно прикрутите к кузову автомобиля (массе).
   • Коричневый провод: соедините с сигнальным проводом датчика кислорода.

Вариант Б. Датчик в машине есть, но он не используется (например, отключен программно или стоит «заглушка»)

Просто в крутите в это место рекомендуемый датчик BOSCH и подключите его напрямую к альфаметру.

Вариант В. Датчика нет вообще (например, карбюраторный автомобиль)

Придется в варить специальную гайку в выхлопную трубу.

1. Снимите приемную трубу.
2. Выберите место как можно ближе к двигателю, там, где собираются газы от всех цилиндров.
3. Просверлите отверстие диаметром 12 мм.
4. Приварите гайку с резьбой М18х1,5 (высота гайки не больше 8 мм).
5. В крутите датчик. Его колпачок должен полностью оказаться внутри трубы.
6. Важные правила при установке:
   • Датчик не должен торчать вниз, под машину (чтобы не зацепить его на кочке). Оставьте зазор до земли минимум 15 мм.
   • Устанавливайте датчик под углом не меньше 10 градусов вверх (чтобы внутри не скапливался конденсат).
   • Закрепите провод так, чтобы он не болтался и не касался горячих или движущихся деталей.

Чего делать нельзя (чтобы не сломать датчик)

1. Не трогайте провода датчика тестером-омметром. Для проверки используйте только вольтметр с большим сопротивлением (от 10 кОм). Обычный «прозвон» может убить датчик.
2. Датчик выйдет из строя, если:
   • Лить этилированный бензин или «паленое» топливо с присадками.
   • Использовать на двухтактных моторах (смесь бензина с маслом).
   • Лить солярку или нитрометан.
   • Долго гонять на запредельно богатой смеси.
3. Ресурс датчика: Около 450 моточасов (примерно 20 000 км пробега). После этого он стареет. Для штатной системы управления двигателем он еще годится, но для точных измерений альфаметром — уже нет. Старый датчик начнет врать, показывая более бедную смесь, чем есть на самом деле.
4. Задержка показаний: Прибор показывает почти мгновенно, но небольшая задержка (0,1–0,3 секунды) есть. Чем дальше датчик от двигателя, тем задержка больше.

Как пользоваться и на что обращать внимание (особенности работы)

Прогрев
Датчик начинает работать только при нагреве до 350°C.

• Если у вас датчик без подогрева (однопроводной), нужно прогревать двигатель, пока он сам не нагреется выхлопными газами.
• С подогреваемым датчиком (как рекомендуемый BOSCH) достаточно 30–60 секунд работы двигателя.

Влияние температуры выхлопа
На мощностных режимах (когда труба раскаляется) показания могут немного «уплывать» в сторону бедной смеси. Это нормально. Насколько сильно уплывут — зависит от конкретной машины и места установки датчика.

Если датчик работает в связке с ЭБУ (инжектор)
Если мотор инжекторный и датчик используется для обратной связи, вы увидите, как показания прыгают «богато-бедно-богато». Это нормально, так работает система управления. Прибор в этом случае показывает не точный состав, а то, как ЭБУ «дергает» настройки.
Если датчик используется только для альфаметра (карбюратор или отключенный зонд)
Тут прибор показывает реальную картину. Точность с новым датчиком BOSCH — примерно 7%.

Настройка двигателя (для чего всё и затевалось)

Главное правило: Альфаметр — это компас, а не штурман. Он показывает направление, но конечное решение принимаете вы, основываясь на самочувствии мотора.

Если цель — экономия топлива
Добивайтесь показаний близких к 1 (или чуть беднее — до 1,08) во всех режимах, кроме резкого разгона.

• Разгон: В момент нажатия на газ смесь должна обогащаться (чтобы не было провала). Настраивается ускорительным насосом (в карбюраторе) или программой (в инжекторе). Здесь точной цифры нет, настраивается по ощущению отсутствия «провалов».

Б. Если цель — максимальная мощность
Нужна богатая смесь (примерно 0,82–0,89). Но точно измерить эти цифры на мощностных режимах сложно из-за перегрева датчика. Поэтому проще ориентироваться так: если на «газу в пол» прибор уверенно показывает левую часть шкалы (богаче, чем 0,95), но не уходит в запредельное «богато», задача решена. Лучше сделать чуть богаче, чем чуть беднее — топливо охлаждает камеру сгорания и спасает от детонации.

В. Холостой ход
Не делайте холостой ход богатым. Толку не будет, только свечи покроются нагаром и начнут барахлить.

Г. Компромиссный вариант (двойная настройка)
Можно настроить первую камеру карбюратора (или экономичные режимы в ЭБУ) на эконом-режим (лямбда около 1), а вторую камеру (или мощностные режимы) — на богатую смесь. Тогда на малых нагрузках машина ест мало, а при «тапке в пол» едет мощно.

Диагностика неисправностей (когда показания врут)

Если прибор показывает ерунду, которая не соответствует реальности (например, показывает бедную смесь, а свечи черные), дело может быть не в приборе, а в двигателе.

1. Пропуски зажигания (свеча пробита): В выхлоп попадает много несгоревшего кислорода. Прибор покажет бедную смесь, хотя на самом деле она нормальная или богатая.
2. Масло в цилиндрах (изношенный мотор): Масло сгорает, забирая кислород, и оседает на датчике. Прибор покажет бедную смесь, хотя она нормальная.
3. Позднее зажигание: Топливо догорает в трубе, перегревая датчик. Прибор будет показывать ближе к норме, даже если льет «ведрами».
4. Неравномерная работа форсунок:
   • Если одна форсунка льет, а остальные работают нормально — по прибору вы настроите бедную смесь, и остальные цилиндры сгорят.
   • Если одна форсунка не работает — эффект как при пробитой свече (покажет бедно).

6. Простые проверки, которые можно сделать прибором

• Проверка регулятора давления топлива: На холостом ходу отсоедините вакуумную трубку от регулятора. Смесь должна стать богаче (показания уйдут влево). Если нет — регулятор не работает.
• Проверка баланса форсунок: На холостом ходу отключайте по очереди фишки форсунок. Каждый раз показания должны меняться одинаково. Если при отключении одной из форсунок показания не меняются или меняются слабо — эта форсунка не работает.
• Проверка воздушного фильтра: Сравните показания при полном газе с фильтром и без него. Если без фильтра смесь стала беднее (показания ушли вправо), значит старый фильтр сильно душит мотор.

Если используете выносной «патрубок» (временный вариант)

Можно воткнуть датчик в выхлопную трубу сзади, используя специальный патрубок. НО:

• На холостом ходу подсос воздуха через открытый срез трубы будет врать (показывать беднее).
• Чтобы на холостом ходу получить правду, нужно либо удлинять патрубок шлангом (минимум 0,8 м) и уплотнять соединение с глушителем, либо пользоваться стационарным газоанализатором.

Коротко для новичка (резюме)

1. Альфаметр нужен, чтобы видеть, что творится со смесью в реальном времени.
2. Установка: Лучше всего вварить гайку в трубу рядом с двигателем и поставить новый датчик BOSCH.
3. Цель настройки:
   • Ездим спокойно — хотим видеть «1».
   • Хотим мощность — хотим видеть левую часть шкалы.
   • Холостой ход — не коптим.
4. Если прибор показывает бедно, а свечи черные — лечите зажигание и проверяйте компрессию (или ищите, откуда берется масло).
5. Старый датчик будет врать в пользу бедной смеси. Для точной настройки ставьте новый.
